Miks defineerib Flat Pipe Bender tänapäevases valmistamises täppispainutamist?

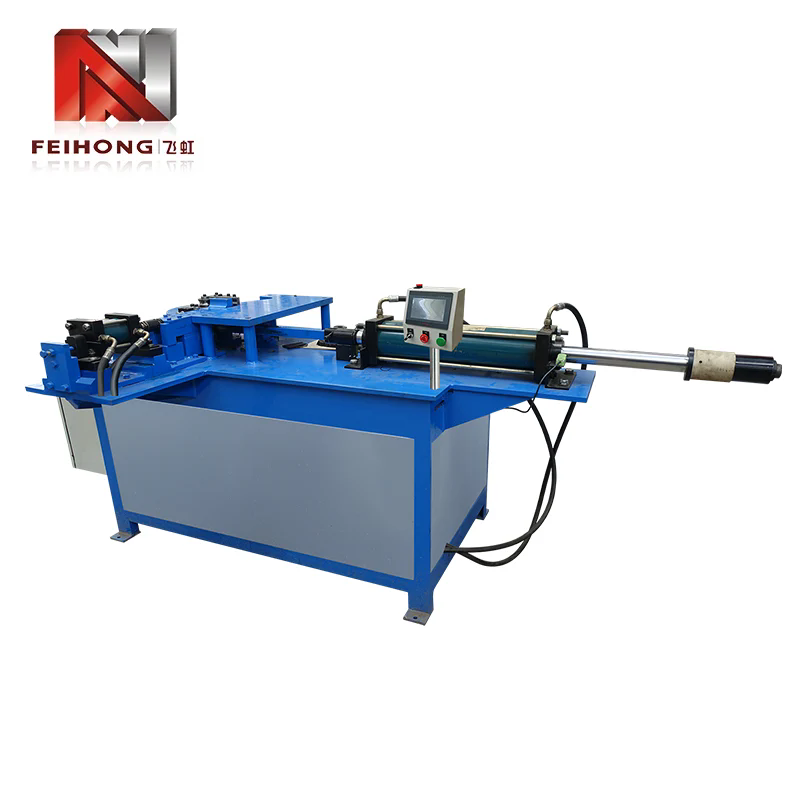

TheLameda toru painutajaon spetsiaalne masin, mis on ette nähtud lamedate profiiltorude või torude, st torude, mille ristlõige on ristkülikukujuline, elliptiline või lamestatud, mitte rangelt ümmargune, painutamiseks täpseks nurgakujuliseks, minimaalse deformatsiooni, kortsumise või kokkuvarisemisega.

Toote parameetrid

Allpool on tüüpiline suure jõudlusega tasapinnalise torupainutaja spetsifikatsioonitabel – tegelikud väärtused varieeruvad olenevalt mudelist ja tootjast:

Need parameetrid annavad põhjapaneva ülevaate sellest, milleks Flat Pipe Bender on võimeline, mida selle valimisel kontrollida, ja on aluseks, miks see on oluline.

Miks on Flat Pipe Bender üha olulisem

Miks see on tootmisrakendustes oluline?

• Lamedad profiilid (mitte ümmargused torud) on levinud konstruktsioonikarkassides, dekoratiivsetes metallitöödes, HVAC-kanalites, korpustes ja mööblis. Vajadus painutada neid täpselt ilma moonutusteta suurendab nõudlust.

• Traditsioonilised ümartoru painutajad on sageli hädas lamedate profiilidega: kokkuvarisemise, kortsumise, paindumise või sektsiooni kaotamise oht on suurem. Näiteks standardsetes torude painutamise juhistes selgitatakse, et sektsiooni terviklikkuse säilitamiseks on vaja sisemist tuge (südamik) või spetsiaalseid tööriistu.

• Suure täpsusega ja korratavate painutustega lapiktoru painutaja vähendab praaki, suurendab läbilaskevõimet ning parandab lõpptoote esteetikat ja konstruktsiooni jõudlust.

• Kaasaegses lahjas/paindlikus tootmiskeskkonnas annab konkurentsieelise võimalus kiiresti vahetada tööriistu ja painutada erineva suurusega lamedaid mõõtmeid (isegi keeruliste painutustega).

• Suundumused kergemate materjalide (alumiinium, õhukese seinaga teras) poole mööblis, autodes ja arhitektuuripaigaldistes muudavad täpse lameprofiili painutamise veelgi kriitilisemaks.

Miks eelised loevad

• Täpsus ja korratavus: tasapinnaliste profiiltorude painutamisel peab masin säilitama seina terviklikkuse ja õige nurga, mida traditsioonilised meetodid ei pruugi alati tagada.

• Vähendatud deformatsioon: kuna tööriistad on ette nähtud lamedate profiilide jaoks, on ristlõike kokkuvarisemise, lamenemise või välisseina liigse venimise oht minimaalne.

• Mitmekülgsus: üks masin, mis toetab mitut erineva suuruse ja profiiliga stantsi, tähendab vähem masinaid, madalamaid kulusid ja kiiremat ümberlülitamist.

• Kulutõhusus: vähem praaki, vähem ümbertöötlemist, vähem seisakuid tööriistavahetusel – kõik see vähendab painutatud detaili kogukulusid.

• Tulevikukindel: disaini keerukuse suurenedes (kumer mööbel, arhitektuursed raamid, HVAC-i kohandatud kanalid) on täiustatud lameprofiiliga painutusvõimalustega masinatel rohkem kasutust.

Miks tulevikutrend on soodne

• Liikumine eritellimusel ja väikepartiitootmise poole (võrreldes masstootmisega) tähendab, et masinad peavad olema paindlikud, täpsed ja kiiresti seadistatavad – need omadused, mida Flat Pipe Bender pakub.

• Integratsioonid CNC-juhtseadmete, servoajamite, täiustatud andurite ja Industry 4.0 võimekusega on tulemas lameprofiiliga painutuspinkidesse, võimaldades nutikamat tootmist, jälgimist ja automatiseerimist.

• Jätkusuutlikkuse surve (kerged materjalid, vähem liitekohti/keevisõmblusi) suurendab nõudlust masinate järele, mis suudavad painduda puhtalt ilma materjali nõrgendamata või moonutusi tekitamata.

• Kuna ehitus-, mööbli- ja arhitektuurne metallitööstus kasutavad üha enam lameprofiiliga torusid ja visuaalselt nähtavaid metallitöid, kasvab nõudlus puhaste ja täpsete painde (ilma nähtavate tööriistajälgede või moonutusteta) järele.

Kuidas Flat Pipe Bender töötab ja kuidas seda valida, kasutada ja hooldada

Kuidas see toimib

• Lameprofiiltoru kinnitatakse selle konkreetse ristlõike jaoks ehitatud matriitsi või tööriistakomplekti.

• Masin kasutab vormimisstantsi, klambriplokki, klaasipuhasti stantsi (mõnedel konstruktsioonidel) ja survekintsu (või rullikut), et painutada ümber keskjoone raadiuse, säilitades samal ajal sektsiooni kuju (sarnaselt toru painutamisele, kuid kohandatud lameda profiili jaoks).

• Masin kontrollib paindenurka, raadiust, tööriistade haardumist ja võib olenevalt materjalist kompenseerida tagasitõmbumist.

• Spetsiaalsed lameprofiililised stantsid takistavad välisseina liigset venimist ja siseseina kokkuvarisemist või kortsumist – vajaduse korral võivad tööriistad sisaldada reguleeritavaid tugesid või südamikke.

• Pärast painutamist võib profiil saada viimistlemise (murdmine, otste sirgendamine), kuid kriitiline väärtus on see, et painutus oleks täpne, puhas ja struktuurselt terve.

Kuidas valida õige masin

Torupainutaja valimisel arvestage järgmiste kriteeriumidega:

• Profiili suuruse vahemik: veenduge, et masin toetab suurimat ja väikseimat lamedat profiili, mida te painutate (nii laiuses kui ka paksuses).

• Minimaalne raadius: veenduge, et masin suudab profiili kahjustamata painutada nõutava minimaalse raadiusega (pidage meeles, et väiksem raadius lamedate profiilide puhul suurendab kokkuvarisemisohtu).

• Nurkade suutlikkus ja korratavus: kontrollige nurga vahemikku ja korratavuse tolerantsi (nt ±0,5° või tihedam).

• Tööriistade vahetus: kui kiiresti ja lihtsalt saate tööriistu/stantse erinevate profiilide käsitlemiseks vahetada? See mõjutab läbilaskevõimet.

• Materjalide ühilduvus: veenduge, et masin vastaks teie kasutatavatele materjalitüüpidele (teras, alumiinium, roostevaba teras, vask) ja seinapaksusele.

• Ajami mehhanism ja juhtimine: Elektriline servoajam pakub suurt täpsust; hüdrauliline võib pakkuda jõudu paksemate profiilide jaoks; CNC-juhtimine võimaldab salvestada painutusprogramme korduvate tööde jaoks.

• Tugi ja hooldus: valige hea ülemaailmse teeninduse, varuosade kättesaadavuse ja väljaõppega tootja.

• Jalajälg ja tulevane paindlikkus: masin peaks sobima teie põrandapinnaga ja võimaldama edaspidiseid uuendusi (nt automatiseerimine, andurite jälgimine).

Kuidas seda parimate tulemuste saavutamiseks kasutada ja hooldada

• Enne painutamist kontrollige tööriistade/stantside kulumist, joondamist ja ühilduvust konkreetse profiiliga. Kulunud tööriistad suurendavad moonutuste ohtu.

• Kinnitage lame profiil korralikult matriitsisse, et vältida painutamise ajal liikumist. Vale kinnitus on moonutuste ja ebatäpsete painde sagedane põhjus.

• Valige õige raadiuse ja nurga programm, võttes arvesse tagasivedru, materjali tüüpi, seina paksust ja profiili geomeetriat.

• Jälgige painutusprotsessi lamenemise, kortsude või kokkuvarisemise tunnuste suhtes – eriti siis, kui painutate tihedaid raadiusi lamedatel profiilidel. Masina komponendid (klamber, klaasipuhasti matriit, tugi) peaksid neid defekte vältima.

• Pärast painutamist kontrollige toodet mõõtmete tolerantside suhtes: nurk, raadius, sektsiooni terviklikkus, nähtavate murdude või voltide puudumine.

• Ennetav hooldus: kontrollige regulaarselt hüdro-/servosüsteemi, liikuvate osade määrimist, tööriistade joondamist, stantsi seisukorda ja ohutusseadmeid.

• Vahetage tööriistad välja, kui need on kulunud: kuna lameprofiili painutamine avaldab tööriistadele suurt koormust, väldib varajane asendamine praagi ja seisakuid.

• Koolitus ja ohutus: veenduge, et operaatorid mõistavad tasapinnalise profiili painutamise protsessi, võimalikke lõkse (nt sisemine kokkuvarisemine või välisseina hõrenemine) ja masina ohutut kasutamist.

• Registreerimine: korduvate tööde puhul salvestage painutusprogrammid, tööriistaseaded ja materjaliandmed – see aitab säilitada järjepidevust aja jooksul ja vähendab seadistusvigu.

Levinud klientide küsimused (KKK)

K: Mis on seda masinat kasutavate lameprofiilsete torude minimaalne painderaadius?
V: Minimaalne painderaadius sõltub materjalist ja paksusest, kuid hea rusikareegel on säilitada keskjoone raadius, mis on vähemalt kolm korda suurem lameprofiili üldkõrgusest (paksusest), et vältida kokkuvarisemist või kortsumist.
K: Kas tavalised ümartoru painutusmasinad võivad painutada lamedaid profiile ilma spetsiaalsete tööriistadeta?
V: Kuigi mõned ümmarguste torude painutajad võivad püüda käsitleda lameprofiile, puuduvad neil tavaliselt lamedate profiilide jaoks vajalikud spetsiaalsed tööriistad ja tugi ning see võib põhjustada sektsiooni halva terviklikkuse (kortsud, kokkuvarisemine, ebaühtlane seina paksus). Parimate tulemuste saavutamiseks kasutage spetsiaalselt lameprofiiliga painutamiseks mõeldud masinat.

Tulevikutrendid, kaubamärgi positsioneerimine ja järeldus

Lameprofiilsete torude painutamise tulevikutrendid

• Automatiseerimine ja nutikad tööriistad: masinad integreerivad üha enam andureid, et jälgida paindejõudu, tööriista kulumist, profiilide deformatsiooni ja anda reaalajas tagasisidet – ning linkida Industry 4.0 süsteemidega analüütika, prognoositava hoolduse ja osalise jälgitavuse jaoks.

• Paindlik tootmine: kui tootmine nihkub väiksemate partiide, kohandatavate arhitektuursete raamide, eritellimusel valmistatud mööbli ja kiiresti muutuvate disainilahenduste suunas, muutuvad lameprofiiliga painutajad kiire tööriistavahetuse, salvestatud programmide ja CNC-integratsiooniga väärtuslikumaks.

• Kerged materjalid ja keerulised kujundid: alumiiniumi, õhukeseseinalise terase ja eksootiliste sulamite arvu suurenemise tõttu vajavad lameprofiiliga painutusmasinad täiustatud juhtimist ja tööriistu, et säilitada terviklikkus, painutades kitsamate raadiuste või keerukamate profiilide puhul.

• Jätkusuutlikkus ja jäätmete vähendamine: Täpne painutamine vähendab vanaraua ja energiakasutust; lamedate profiilide jaoks optimeeritud masinad aitavad kaasa säästvale tootmistavale.

• Globaalsed teenindus- ja modulaarsed uuendused: kui kasutajad võtavad need masinad üle kogu maailma, paistavad silma tootjad, kes pakuvad modulaarseid uuendusi (servost CNC-lt automatiseerimiseni) ja ülemaailmseid teenindusvõrke.

KaubamärkFeihongon valmis pakkuma kõrgekvaliteedilisi Flat Pipe Bender masinaid, mis vastavad ülaltoodud spetsifikatsioonile ja tulevikukindluse kriteeriumidele. Kui teil on mudelivaliku, tööriistade või kohandatud lahenduste kohta küsimusi, võtke julgelt ühendustvõtke meiega ühendustja meie tootespetsialistid aitavad teid kohe.
