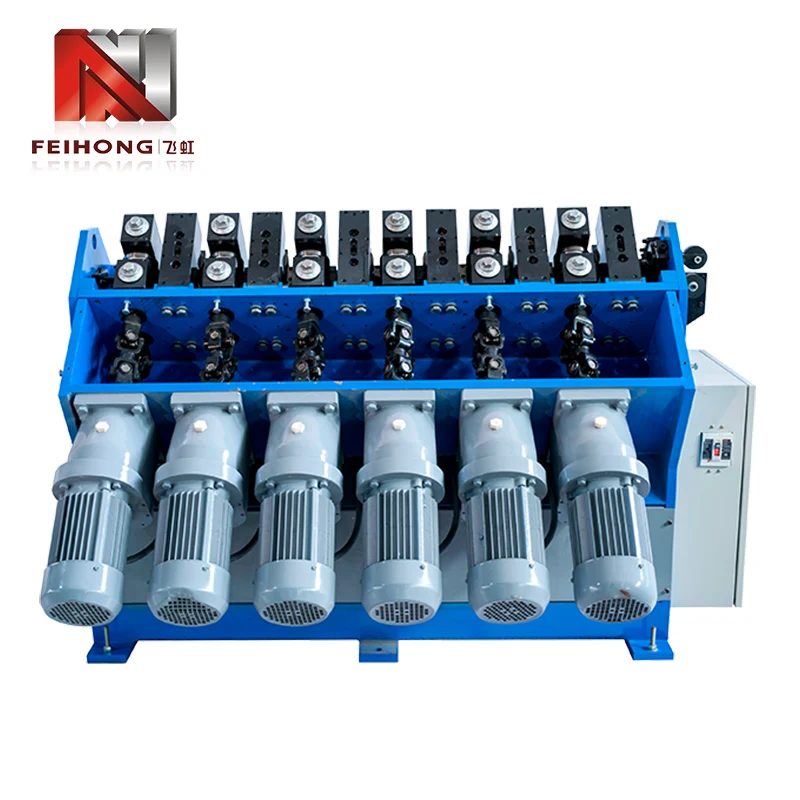

Suure läbimõõduga toru kahanev masin

Põhstruktuur ja omadused

FH-B3 suure läbimõõduga toru kahanev masin on suur mooduli käigu reduktor, mis on spetsiaalselt mõeldud suure läbimõõduga pikka toru jaoks. Raskeveokite topelt-kardani võlli kasutatakse mootori ühendamiseks rullvõlliga, mis muudab masina ajami paralleelseks ja suurendab pöördemomenti, vähendades sellega mootori ja rullvõlli vahelist otsest aktsepteerimisjõudu ja kaitstes aeglustuskohta.

Peamised tehnilised parameetrid

1. Cardani võlli ülekandestruktuur: topelt Cardani võlli käigukast

2. aeglustuskonstruktsioon: käigu aeglustumine

3. vähendatud toru läbimõõt (mm): 5-25

4. vähendatud toru pikkus (mm): 150-10000

5. Kiirus: püsiv kiirus

6. hallitusmaterjal: sulam, hallituse teras

7. Lõigete arv: 8,12,16,18

8. Üksik rühm/koguvõimsus (KW): 1,1*segmentide arv

9

10. Torude jaoks sobiv: vasktorud, rauatorud, alumiiniumist torud, roostevabast terasest torud, komposiittoru jne.

11. köide (mm): 1850*1600*1300 (l*w*h)

12. kaal (12 segmenti): 2500 kg
