Kuidas lamedate torude painutaja muudab tööstuslike torude tootmist?

1. Mis on lameda toru painutaja ja kuidas see töötab?

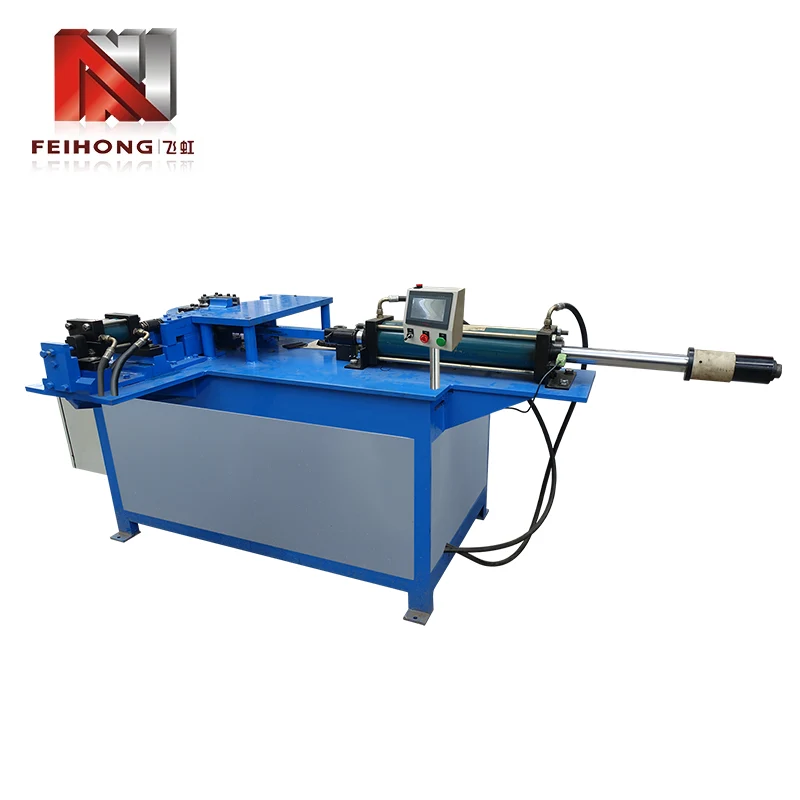

A Lameda toru painutajaon spetsiaalne masin, mis on ette nähtud ristkülikukujuliste, ruudukujuliste või ovaalsete torude painutamiseks ühel tasapinnal ilma ristlõiget kokku surumata. Erinevalt ümarate torude painutajatest, mis kasutavad ümmarguste profiilide säilitamiseks torne ja klaasipuhasti stantse, nõuab lameda toru painutamine hoolikalt sobivaid tööriistu, mis toetavad toru laiemaid külgi, võimaldades samal ajal kitsamatel servadel kontrollitavalt deformeeruda. Põhiline väljakutse seisneb lameda osa laiuse ulatuses esineva diferentsiaalse venituse ja kokkusurumise haldamises – välissein pikeneb, samal ajal kui sisesein kokku surutakse, ning ilma korraliku toestuseta toru paindub või kortsub.

Tööpõhimõte keskendub kolmele põhielemendile: painutusvorm (või vorm), klambrivorm ja survestants. Toru kinnitatakse klambri ja painutusvormide vahele, seejärel pööratakse ümber painutusvormi raadiuse. Lamedate profiilide puhul sisaldab painutusvorm soont, mis sobib toru välismõõtmetega, pakkudes külgtuge, et vältida laiemate pindade sissepoole kokkuvarisemist. Mõned täiustatud masinad kasutavad ka aklaasipuhasti stantsmis libiseb piki toru sisemist raadiust, et vältida kortsumist, ja asüdamik(kuigi lamedate sektsioonide puhul harvem) saab sisestada sisemise õõnsuse toetamiseks, kui toru on õõnes. Kogu protsess on tavaliselt hüdrauliliselt või elektriliselt käivitatav ning CNC-juhtseadised võimaldavad täpset nurga korratavust ja mitmeastmelisi painutusjadasid.

Üks määravatest omadustest aLameda toru painutajaon selle võime tekitada minimaalsete moonutustega painutusi, säilitades samas ranged tolerantsid. See saavutatakse läbikontrollitud tagasilöögikompensatsioon— masin paindub veidi üle sihtnurga, teades, et materjal lõdvestub prognoositavalt tagasi. Kaasaegsed seadmed integreerivad andureid, mis mõõdavad tegelikke paindenurki reaalajas ja reguleerivad silindri asendit dünaamiliselt, tagades, et iga osa ühtib CAD-mudeliga ±0,5 kraadi piires. Tugeva konstruktsiooni ja intelligentse juhtimise kombinatsioon muudab selle varustuse kvaliteetseks tootmiseks asendamatuks.

2. Millised tööstusharud sõltuvad kõige enam lamedate torude painutamisest?

Lamedate torude painutamine ei ole nišiprotsess – see on integreeritud mitme rasketööstuse tarneahelasse. Järgmised sektorid sõltuvadLameda toru painutajaseadmed struktuursete ja esteetiliste komponentide tootmiseks, mida ei ole võimalik saavutada ümarate torudega.

• Autod ja transport:Šassiiraamid, turvapuurid, istmete konstruktsioonid ja väljalaskesüsteemi komponendid kasutavad sageli ristkülikukujulisi või ovaalseid torusid. Tasapinnaline painutamine võimaldab disaineritel maksimeerida tugevuse ja kaalu suhet, pakendades samal ajal komponente tõhusalt kitsasse sõiduki ümbrisesse.
• Ehitus ja arhitektuur:Käsipuudel, treppidel, seinakardinatel ja dekoratiivsetel metallfassaadidel on sageli painutatud ristkülikukujulised sektsioonid. Puhaste ja kortsudeta kurvide visuaalne atraktiivsus on arhitektuuriliste rakenduste puhul ülimalt tähtis.
• HVAC ja ventilatsioon:Kanalisatsiooni- ja õhukäitlussüsteemid kasutavad lamedaid ovaalseid torusid, et säilitada kõrge õhuvool, sobitades samal ajal madalatesse laeruumidesse. Nende profiilide painutamine nõuab täpset juhtimist, et vältida sisemise ristlõike piiramist.
• Põllumajandustehnika:Traktori ümbermineku kaitsekonstruktsioonid (ROPS), tööseadmete raamid ja niisutustelgid kasutavad painutatud ristkülikukujulisi torusid, mis tagavad vastupidavuse ja kulutõhusa tootmise.
• Mööbel ja kontori interjöörid:Kaasaegsed lauaraamid, riiulisüsteemid ja näitusestendid kasutavad painutatud lamedate torude puhtaid jooni, et saavutada minimalistlik esteetika ja kõrge struktuurne terviklikkus.

Kõigis neis valdkondades on lamedate torude painutaja projekteerimisvabaduse võimaldaja, võimaldades inseneridel asendada keevisühendused pidevate painutatud osadega, mis on tugevamad, kergemad ja visuaalselt atraktiivsemad. Seadmete mitmekülgsus tähendab, et isegi väikesemahulised töökojad suudavad nende nõudlike turgude jaoks professionaalseid komponente toota.

3. Millised on tänapäeval saadaolevad lametoru painutajate peamised tüübid?

Lamedate torude painutusmasinad liigitatakse nende käivitamismeetodi, juhtimissüsteemi ja tööriistade konfiguratsiooni järgi. Õige tüübi valik sõltub tootmismahust, materjali tüübist ja painde keerukusest. Allpool on võrdlev ülevaade enamlevinud variantidest.

Käsitsi painutajadon hooldusosakonnad ja õppeasutused eelistatud nende madala hinna ja lihtsuse tõttu.Hüdraulilised masinadpakuvad head jõu ja taskukohasuse tasakaalu, muutes need paljude tootmistöökodade tööjõuks.CNC pöörlevad tõmbepainutajadesindavad tipptasemel, võimalusega salvestada sadu programme ja kompenseerida automaatselt materiaalseid erinevusi.Survepainutajad, kuigi vähem täpsed, on õhukeseseinaliste torude lihtsate painde masstootmiseks äärmiselt kiired ja ökonoomsed.

Peale nende nelja kategooria on ka hübriidmasinaid, mis ühendavad hüdraulika võimsuse CNC juhtimisega, pakkudes mõlemast maailmast parimat. Tüübi valimisel on oluline arvestada mitte ainult praeguse töökoormusega, vaid ka potentsiaaliga tulevikus laieneda keerukamatele geomeetriatele.

4. Kuidas mõjutab materjali valik painutusprotsessi?

Toru materjal on vaieldamatult kõige kriitilisem tegur, mis mõjutab painde kvaliteeti. Erinevatel sulamitel on erinev elastsuse, tagasitõmbejõu ja töökõvenemise määr, mida tuleb painutamise seadistuses arvesse võtta. Allpool on toodud levinumate materjalide jaotus ja nende paindeomadused.

Õrn teras

Kõige andestavam materjal; pakub head elastsust ja prognoositavat tagasitõmbumist. Sobib enamikuks üldotstarbelisteks painutustöödeks ilma eriliste ettevaatusabinõudeta.

Kõrgtugev madala legeeritud (HSLA) teras

Nõuab suuremat paindejõudu ja sellel on suurem tagasitõuge. Nurga täpsuse säilitamiseks on tungivalt soovitatav CNC-kompensatsioon.

Roostevaba teras (austeniit)

Töödeldav kõvadus kiiresti, mis võib põhjustada pragunemist, kui painderaadius on liiga tihe. Hõõrdumise vähendamiseks kasutage silindri aeglasemat kiirust, piisavat määrimist ja poleeritud tööriistu.

Alumiiniumsulamid (5xxx, 6xxx)

Kerge ja korrosioonikindel, kuid kalduvus kortsuda ja praguneda. Suuremad painderaadiused (3–5 × toru laius) ja hoolikad kliirensi seadistused on olulised.

Vask ja messing

Väga plastiline ja kergesti painutatav, kuid pehmed pinnad rikuvad kergesti. Peeneks viimistletud stantsid ja õige kliirens hoiavad ära kaldumise ja pinnadefektide tekkimise.

Lisaks sulamile mängib olulist rolli seina paksus. Paksemad seinad tagavad suurema vastupidavuse kokkuvarisemisele, kuid nõuavad suuremat tonnaaži. Õhukeseseinalised torud võivad siseraadiuses painduda ja võivad vajada sisemisi südamikke või spetsiaalseid klaasipuhasti stantse. Üldine rusikareegel on, et seina paksus peab olema vähemalt 5% toru laiusest, et saavutada usaldusväärne painde ilma sisemise toeta.

5. Milliseid põhispetsifikatsioone peaksite lameda torupainutaja valimisel hindama?

Õige masina valimine hõlmab enamat kui ainult toru maksimaalse suuruse sobitamist. Põhjalik hindamine peaks hõlmama järgmisi parameetreid, millest igaüks mõjutab otseselt jõudlust ja pikaealisust.

1. Maksimaalne painutusvõime:See hõlmab toru laiust, kõrgust ja seina paksust, millega masin hakkama saab. Valige alati masin, mille võimsus on teie suurimast eeldatavast osast vähemalt 20% suurem, et võtta arvesse materjalide erinevusi ja ettenägematuid nõudmisi.
2. Minimaalne painderaadius:Väljendatakse toru laiuse kordsena (nt 2 × W). Tihedamad raadiused nõuavad keerukamat tööriista ja masina suuremat jäikust. Enamiku rakenduste puhul on raadius 3 × W ohutu lähtepunkt.
3. Paindenurga vahemik:Enamik masinaid suudab painutada 0° kuni 180°, kuid mõned spetsialiseeritud seadmed pakuvad ülepainutamiseks kuni 220°. Veenduge, et masin saavutaks vajalikud nurgad ilma tööriistade sekkumiseta.
4. Tsükli kiirus:Mõõdetuna sekundites kurvi kohta, mõjutab see tootmisvõimsust. Hüdraulilised masinad töötavad tavaliselt 5–15 sekundiga, samas kui servoelektrilised seadmed suudavad väikeste sektsioonide puhul saavutada 2–5 sekundit.
5. Juhtimissüsteem:Basic PLC vs puutetundliku ekraani programmeerimisega täis-CNC. CNC pakub suuremat paindlikkust, kuid sellega kaasneb suurem algkulu ja järsem õppimiskõver.
6. Tööriistade ühilduvus:Kontrollige, kas masin kasutab tööstusharu standardseid tööriistu või patenteeritud konstruktsioone. Standardiseeritud tööriistad vähendavad vahetusstantside tarneaega ja kulusid.
7. Toitenõuded:Hüdraulilised masinad vajavad spetsiaalset jõuallikat (sageli 15–75 kW), samas kui elektrimasinad töötavad standardse 3-faasilise toiteallikaga. Mõelge oma rajatise elektriinfrastruktuurile.

Hästi valitud masin ei vasta mitte ainult praegustele tootmisvajadustele, vaid ka tulevasele osade keerukuse ja materjalide mitmekesisuse kasvule. Valikuprotsessi on mõistlik kaasata nii tootmisinsenerid kui ka hooldustöötajad, et tagada valitud seadmete vastavus tegelikkusele.

6. Millised on levinumad lamedate torude paindedefektid ja kuidas neid vältida?

Isegi kvaliteetse tasapinnalise torupainutaja puhul võivad defektid tekkida valest seadistusest, kulunud tööriistadest või materjali ebaühtlusest. Nende rikkerežiimide mõistmine on esimene samm ennetamise suunas. Allpool on toodud kõige sagedamini esinevad probleemid ja nende abinõud.

• Kortsumine siseraadiuses:Tekib siis, kui sisesein surub kokku kiiremini, kui materjal mahutab. Põhjuseks ebapiisav klaasipuhasti surve või seina paksuse jaoks liiga tihe painderaadius.Ennetamine:Suurendage klaasipuhasti stantsi jõudu, kasutage suuremat raadiust või lisage siseseina toetamiseks südamik.
• Ristlõike kokkuvarisemine (lamandumine):Toru laiad küljed kalduvad sissepoole, kaotades struktuurse terviklikkuse. Levinud õhukeseseinaliste torude puhul või siis, kui painutusvorm ei paku piisavat külgtuge.Ennetamine:Kasutage stantsi, mis sobib paremini toru välismõõtmetega, ja kaaluge survestantsi, mis surub painutamise ajal aktiivselt vastu välisseina.
• Springbacki variatsioon:Ebaühtlane tagasivedu viib osadeni, mis ei vasta sihtnurgale, eriti kõrgtugeva terase või alumiiniumi painutamisel.Ennetamine:Rakendage CNC-painutamist reaalajas nurgatagasiside abil. Samuti veenduge, et materjal on pärit ühest partiist, millel on ühtsed mehaanilised omadused.
• Pinna kriimustused ja määrdumised:Kriimustused tekivad siis, kui toru libiseb vastu painutusvormi või klaasipuhastit. Lõikamine on eriti problemaatiline alumiiniumi ja roostevaba terase puhul.Ennetamine:Kasutage poleeritud tööriistu, kandke sobivat määrdeainet ja hoidke hõõrdumise vähendamiseks õiget liikumisruumi.
• Keeramine või tagasitõmbamine tasapinnas:Toru võib painutustasandist veidi välja pöörata, mille tulemuseks on väändunud osa. See on sageli tingitud ebaühtlasest kinnitusrõhust või valesti joondatud tööriistadest.Ennetamine:Kontrollige klambri stantsi joondust ja veenduge, et toru oleks enne iga painutust sirgelt paigas.

Tööriistade regulaarne kontrollimine ja masina nurgaandurite perioodiline kalibreerimine võivad paljud neist probleemidest tabada enne, kui need toovad kaasa osade vanarauamise. Iga eduka seadistuse parameetrite dokumenteerimine aitab ka tulevaste käitamiste tõrkeotsingul.

7. Kuidas tuleks tasapinnalist torupainutajat pikaajalise töökindluse tagamiseks hooldada?

Nõuetekohane hooldus on lametoru painutaja täpsuse ja eluea säilitamiseks hädavajalik. Ennetav režiim mitte ainult ei vähenda seisakuid, vaid tagab ka ühtlase paindekvaliteedi. Enamiku hüdraulika- ja CNC-masinate jaoks on soovitatav järgmine samm-sammuline lähenemine.

1. Igapäevane visuaalne kontroll:Kontrollige, kas kinnitus- ja painutusvormidel pole hüdraulikavedeliku lekkeid, lahtisi polte ega kulumismärke. Puhastage tööala ja eemaldage metallikillud või praht.
2. Liikuvate osade määrimine:Kandke tootja määratud määret või õli kõikidele pöördepunktidele, liugteedele ja painutusvormi spindlile. Liigne määrimine võib mustust ligi tõmmata, seega kasutage ainult soovitatud kogust.
3. Hüdraulikavedeliku hooldus:Jälgige vedeliku taset ja vahetage filtrit juhendis määratud ajavahemike järel. Saastunud vedelik on peamine ventiili ja pumba rikke põhjus.
4. Nurgaandurite kalibreerimine:Kasutage masina paindenurga täpsuse kontrollimiseks täpset nurgamõõturit või digitaalset nurgamõõturit. Kalibreerige uuesti, kui kõrvalekalded ületavad ±0,3°.
5. Klaasipuhasti ja survestantside kontroll:Kontrollige täkke või deformatsiooni olemasolu. Kortsumise ja pinnakahjustuste vältimiseks tuleks kulunud stantsid uuesti lihvida või välja vahetada.
6. Elektrisüsteemi kontroll:CNC-masinate puhul veenduge, et kõik kaablid on kinnitatud, hädaseiskamised toimivad õigesti ja juhtpaneelil pole veakoode.
7. Iga-aastane terviklik teenus:Kaasake sertifitseeritud tehnik, et viia läbi täielik kapitaalremont, sealhulgas hüdrosilindrite tihendid, pumba kulumine ja tarkvaravärskendused.

Üksikasjaliku logi pidamine kõigi hooldustoimingute kohta (sh õlivahetus, stantside vahetus ja kalibreerimine) aitab kulumismustreid prognoosida ja seisakuid tõhusalt planeerida. Hästi hooldatud lamedate torude painutaja võib pakkuda aastakümneid usaldusväärset teenust.

8. Mida toob korter torude painutamise tehnoloogia tulevik?

Lamedate torude painutamise areng on tingitud nõudlusest suurema tõhususe, täpsuse ja jätkusuutlikkuse järele. Tööstus 4.0 kontseptsioone integreeritakse üha enam painutusmasinatesse, võimaldades reaalajas andmete kogumist ja prognoositavat hooldust. Tööriistadesse sisseehitatud andurid jälgivad kulumise ja jõu muutusi, edastades teabe tagasi kesksüsteemi, mis suudab automaatselt soovitada optimaalseid paindeparameetreid.

Teine esilekerkiv trend on kasutamineservoelektrilised ajamidtraditsioonilise hüdraulika asemel. Need süsteemid tarbivad vähem energiat, tekitavad vähem müra ja pakuvad suuremat positsioneerimistäpsust. Need on eriti atraktiivsed tootjatele, kes soovivad vähendada oma süsiniku jalajälge. Lisakslisandite tootminehakkab mõjutama tööriistade disaini – 3D-prinditud stantsid koos konformsete jahutuskanalitega võivad parandada soojusjuhtimist kiirel painutamisel.

Tehisintellekt on samuti tegemas teed painde järjestamisse. AI-algoritmid saavad analüüsida iga torupartii materjali omadusi ja ajalugu, et ennustada enneolematu täpsusega tagasitõmbumist, vähendades praagi määra ja seadistamise aega. Lisakskoostöörobotid(cobotid) ühendatakse lamedate torude painutajatega, et automatiseerida peale- ja mahalaadimist, võimaldades inimkäitajatel keskenduda kvaliteedikontrollile ja protsesside optimeerimisele.

Kuna tööstus liigubdigitaalsed kaksikud— füüsilise painutuselemendi virtuaalsed koopiad — insenerid suudavad simuleerida terveid tootmisprotsesse enne, kui üks toru painutatakse. See võimalus lühendab oluliselt aega projekteerimisest valmis osani, muutes eritellimusel valmistamise peaaegu sama tõhusaks kui masstootmise. Lamedate torude painutamise tulevik on kahtlemata nutikas, ühendatud ja üha autonoomsem.
