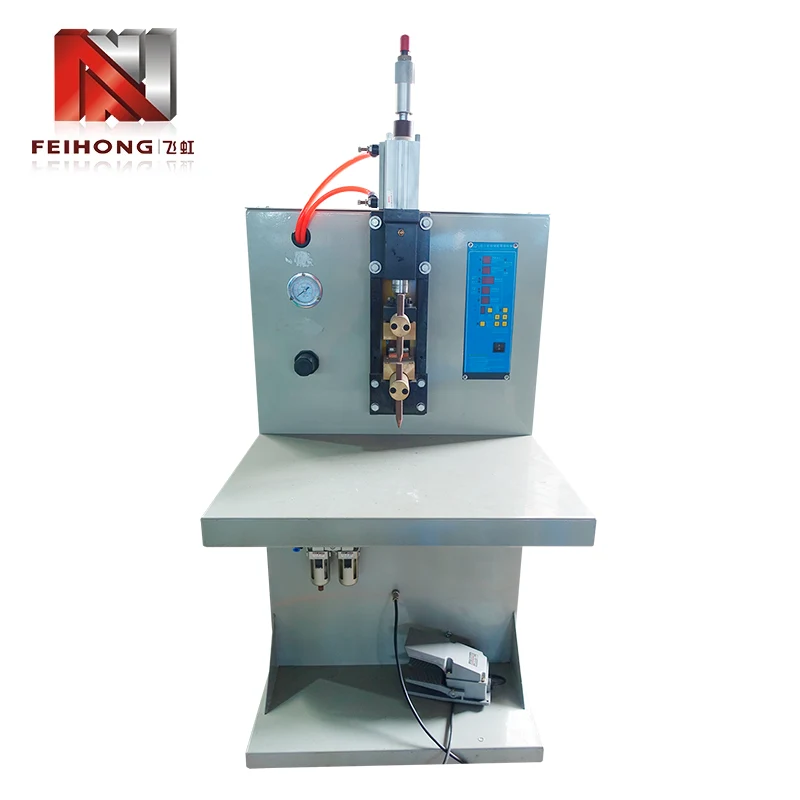

Kondensaatori tühjenemise energia salvestamise punktkeevitusseade

Feihongi kondensaatori tühjenemisega energiasalvestuspunkt keevitaja on loodud spetsiaalselt elektriküttetorude tootmiseks, kus takistustraat tuleb kindlalt ühendada juhtpostide ja klemmi kõrvadega. Terviklike küttetorude tootmisliinide juhtiva tarnijana integreerib Feihong selle keevitusjaama teiste põhiseadmetega. Masin töötab kolmefaasilise 380 V, kolmefaasilise 220 V või ühefaasilise 220 V pingega, nimivõimsusega 2 KVA ja kondensaatori reguleeritava pingevahemikuga 0–435 V. Selle kondensaatori tühjenemise põhimõte salvestab energiat ja vabastab selle kontrollitud impulssiga, luues tugevad metallurgilised sidemed minimaalsete kuumusest mõjutatud tsoonidega. Tõestatud läbilaskevõimega 30 000 tükki vahetuses tagab see keevitaja suure väljundi, säilitades samal ajal ühtlase vuugikvaliteedi.

Südamiku keevitamise põhimõte

Kondensaatori tühjenemisega energiasalvesti punktkeevitusseade töötab tõestatud põhimõttel, mis eristab seda tavapärastest vahelduv- või alalisvoolutakistuskeevitajatest. Pideva voolu asemel laeb see kondensaatoripanka eelseadistatud pingeni ja seejärel tühjendab salvestatud energia läbi keevituselektroodide millisekundite jooksul. Sellel lähenemisviisil on mitmeid selgeid eeliseid.

• 1. Hetkeline energia vabanemine:kondensaatoripank edastab suure vooluimpulsi (kuni tuhandeid ampreid) tsükli murdosa jooksul, luues kontaktpunktis kontsentreeritud soojuse kiireks sulatamiseks.
• 2. Sõltumatu energia ja aja kontroll:pinge seadistused (0–435 V) reguleerivad otseselt salvestatud energiat, tühjenemise kestus on aga fikseeritud kondensaatori omadustega, välistades keerukad ajastuse reguleerimised.
• 3. Vähendatud soojuse hajumine:kuna impulss on äärmiselt lühike, jääb ümbritsev materjal jahedaks, vältides takistustraadi ja juhtpostide oksüdeerumist või lõõmutamist.
• 4. Ühtlane keevisõmbluse tüki moodustamine:iga tühjendus annab identset energiat, tagades, et igal keevisõmblusel on sama läbitungimissügavus ja tugevus, sõltumata operaatori oskustest.

See põhimõte muudab keevitaja eriti sobivaks küttetorude tootmiseks, kus keevisõmbluse konsistents mõjutab otseselt lõpptoote elektritakistust ja pikaealisust.

Toimivuse võrdlus traditsiooniliste keevitajatega

Kui võrrelda keevitajat tavapäraste alternatiividega, rõhutavad mitmed peamised jõudlusnäitajad selle paremust. Järgmine tabel vastandab seda masinat sarnastes rakendustes kasutatavate tüüpiliste vahelduv- ja alalisvoolutakistuskeevitajatega.

See võrdlus näitab, et kondensaatori tühjendusenergia salvestamise punktkeevitusseade pakub ainulaadset tasakaalu täpsuse, tõhususe ja töökindluse vahel, muutes selle eelistatud valikuks küttetorude tootjatele, kes nõuavad pidevat liite kvaliteeti pikkade tootmisperioodide jooksul.

Rakenduse stsenaariumid

Keevitajat kasutatakse laialdaselt elektriküttetorude tootmisel, kuid selle mitmekülgsus laieneb ka muudele metallide liitmistöödele. Feihong® on selle masina välja töötanud nii, et see kohaneks erinevate toorikutega, säilitades samal ajal selle peamised eelised.

• 1. Vastupidavus juhe juhtvardale:esmane rakendus, mis tagab madala takistusega ühendused veesoojendites, ahjudes ja tööstuslikes ahjudes kasutatavate kütteelementide jaoks.
• 2. Juhtpost terminali kõrvani:hädavajalik klemmliistude kokkupanekuks, kus mehaaniline tugevus ja elektrijuhtivus on kriitilise tähtsusega.
• 3. Õhuke lehtmetalli keevitamine:sobib kuni 1,5 mm paksuste klambrite, kilpide ja andurite kinnituste jaoks, kasutades vähendatud pingeseadeid.
• 4. Väikeste komponentide kleepkeevitus:saab kasutada ajutiseks kinnitamiseks või eelmonteerimiseks autotööstuses ja seadmete tootmises.

Need stsenaariumid saavad kasu keevitaja võimest edastada täpset korratavat impulssi, mis minimeerib termilisi moonutusi, mis on pideva vooluga keevitusmeetodite puhul tavaline probleem.

Kvaliteedi tagamine ja tehase testimine

Feihong® on tootnud küttetoruseadmeid alates 1992. aastast, opereerides kuut spetsiaalset töökoda, mis on seotud mehaanilise, elektrilise montaaži, katsetamise ja logistikaga. Iga keevitaja läbib range kvaliteedikontrolli, et tagada selle vastavus pideva tootmise nõuetele.

• 1. Komponentide jälgitavus:kõik kondensaatorid, pneumaatilised ventiilid ja trafod hangitakse sertifitseeritud tarnijatelt ning neid kontrollitakse saabumisel.
• 2. Montaažiprotsessi juhtimine:iga masina ehitavad kogenud tehnikud standardseid tööjuhiseid järgides, kusjuures igas etapis tehakse vahekontroll.
• 3. 24-tunnine sissepõlemiskatse:enne saatmist läbib iga seade pideva keevitustsükli simuleeritud tootmiskoormustega, et kontrollida stabiilsust ja keevisõmbluse järjepidevust.
• 4. Kalibreerimissertifikaat:iga masinaga on kaasas katsearuanne, mis näitab tegelikku kondensaatori pinge täpsust, elektroodi jõudu ja tsükli aega.

See kõikehõlmav kvaliteeditagamise süsteem tagab, et iga Feihongi® tehasest lahkuv keevitaja töötab usaldusväärselt juba esimesest päevast alates, kusjuures kasutuselevõtt on vajalik minimaalselt.

Kohandamine ja müügijärgne tugi

Feihong® mõistab, et igal tootmisliinil on ainulaadsed nõuded. Kondensaatori tühjenemisega energiasalvestuspunkti keevitusseadme jaoks pakume teie töö sujuvaks toimimiseks mitmeid kohandamisvõimalusi ja tugevat müügijärgset paketti.

• 1. Elektroodi disain:saame valmistada kohandatud elektroodide kujusid ja materjale vastavalt teie tooriku geomeetriale ja keevisõmbluse spetsifikatsioonidele.
• 2. Pingevahemiku reguleerimine:nõudmisel saab kondensaatoripanka häälestada konkreetsete pingenõuete jaoks väljaspool standardset 0–435 V vahemikku.
• 3. Paigaldamine ja koolitus:pakume kohapealset järelevalvet ja operaatorikoolitust ning üksikasjalikke videojuhendeid ja juhendeid.
• 4. Varuosade saadavus:me peame elektroodide, tihendite, kondensaatorite ja juhtplaatide kohalikku inventuuri, et minimeerida seisakuid.
• 5. Garantii:12-kuuline kaitse kõigile elektrilistele ja mehaanilistele komponentidele (välja arvatud kulumaterjalid).

Tänu Feihongi® aastakümnete pikkusele kogemusele ja pühendumusele klienditoele saate meile kui pikaajalisele partnerile oma keevitusvajaduste lahendamisel loota.

Korduma kippuvad küsimused

K: Mis on materjali maksimaalne paksus, mida saab keevitada?
V: Masin on mõeldud peamiselt keevitustakistustraadi (läbimõõt kuni 2,5 mm) ja õhukese lehtmetalli jaoks, mille läbimõõt on kuni 1,5 mm. Paksemate materjalide puhul soovitame konsulteerida meie insenerimeeskonnaga, et hinnata muudetud elektroodi jõu- ja pingeseadete teostatavust.

K: Kas keevitajat saab kasutada mitteküttetorude jaoks?
V: Jah, kondensaatori tühjenemise põhimõte töötab hästi iga väikese osaga takistuskeevituse puhul, kus on vaja kontrollitud soojussisendit. Paljud kliendid kasutavad seda akuklapi keevitamiseks, andurite kinnitamiseks ja elektroonikakomponentide kokkupanekuks.

K: Kui kaua kulub kondensaatori laadimiseks keevisõmbluste vahel?
V: Laadimistsükkel on tavaliselt 0,8–1,2 sekundit, mis võimaldab 8-tunnise vahetuse kohta 30 000 keevisõmblust. Tegelik laadimisaeg sõltub seatud pingest ja sisendvoolu kvaliteedist.

K: Kas Feihong® pakub varukondensaatoreid ja kui palju need maksavad?
V: Jah, meil on varukondensaatoripangad. Hinnad varieeruvad sõltuvalt võimsusest ja pingest. Teie masina seerianumbril põhineva kehtiva hinnapakkumise saamiseks võtke ühendust meie müügimeeskonnaga.

K: Millist hooldust on vaja iga päev?
V: Igapäevane hooldus hõlmab elektroodide puhastamist, pneumaatilise õhurõhu kontrollimist ning kaablite ja ühenduste visuaalset kontrolli. Iganädalane hooldus hõlmab liikuvate osade määrimist ja kondensaatori klemmide tiheduse kontrollimist. Üksikasjalik hooldusgraafik on lisatud kasutusjuhendisse.
