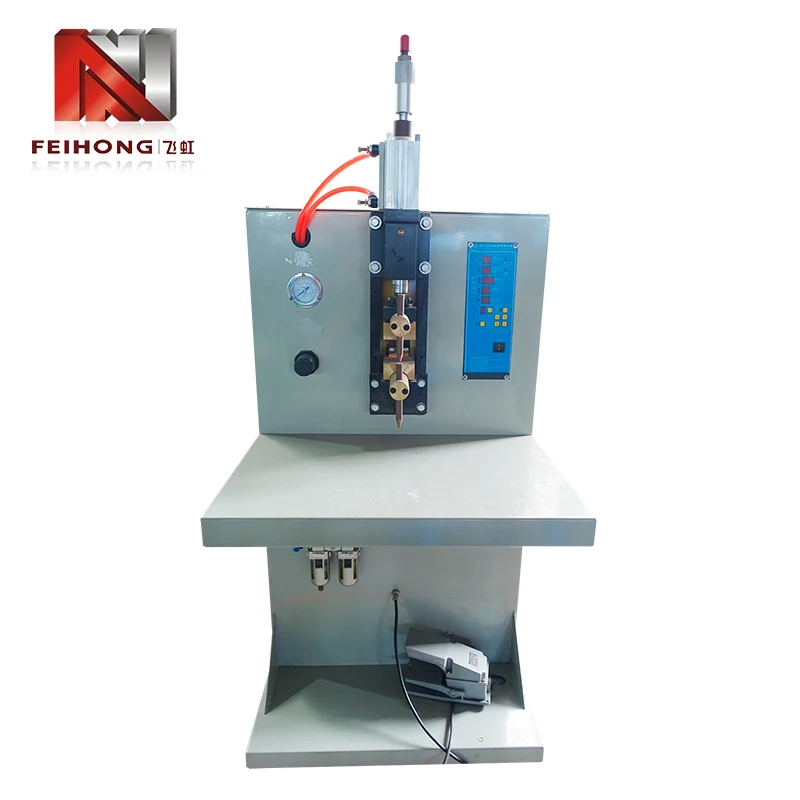

Punktkeevitus juhtmepostide ja klemmikõrva keevitamiseks

Feihongi® punktkeevitus juhtpostide ja klemmiotsade keevitamiseks  on mõeldud elektriküttetorude tootjatele, kes nõuavad pliivardade (või pliipostide) ja klemmi kõrvade vahel absoluutset liitekindlust. Terviklike küttetorude tootmisliinide tarnijana integreerib Feihong® selle keevitusseadme torude täitmise, tihendamise ja katsetamise jaamadega. Masin toetab kolmefaasilist 380 V, kolmefaasilist 220 V või ühefaasilist 220 V toidet nimivõimsusega 2 KVA ja kondensaatori pingega 0 kuni 435 V. Selle pneumaatiline elektroodide jõusüsteem koos kondensaatori kiire tühjenemisega annab lühiajalise impulsi, mis loob minimaalse kuumusest mõjutatud tsooniga tahkisõmbluse – säilitades juhtposti mehaanilise tugevuse, tagades samal ajal elektrilise kontakti takistuse alla 100 µΩ. Tõestatud läbilaskevõimega 30 000 liitekohta 8-tunnise vahetuse kohta vastab see keevitaja suuremahuliste küttetorude tootmise mahunõuetele, samas kui selle korratavus vähendab ümbertöötlemist ja väljatõrkeid.

Juhtpostiga keevisõmbluste kriitiline roll küttekeha töös

Küttetorus on ühendus sisemise takistusjuhtme ja välise klemmikõrva vahel kõige rikkeohtlikum liides. Suure takistusega liigend tekitab kohalikku soojust, kiirendab oksüdatsiooni ja lõpuks avab vooluringi. See keevitaja käsitleb neid rikkerežiime kolme keskendunud disainivaliku kaudu.

• 1. Energia täpsus:kondensaatori pinge seadistus (0–435 V) võimaldab peenhäälestada erinevate materjalikombinatsioonide jaoks – näiteks nikkel-kroomtraat vaskkõrvadeni nõuab vähem energiat kui roostevaba ja vask.
• 2. Elektroodi jõu stabiilsus:pneumaatiline süsteem säilitab konstantse kinnitusrõhu (±2%) olenemata kaupluse õhu kõikumisest, tagades ühtlase kontaktitakistuse enne väljalaskmist.
• 3. Impulsi kestuse juhtimine:fikseeritud tühjendusaeg (≈8 ms) on optimeeritud õhukese lõiguga osade jaoks, vältides läbisulamist, saavutades samal ajal täieliku sulamise.

Need omadused tähendavad otseselt madalamat tagasilükkamismäära ja pikemat küttekeha kasutusiga, mis on küttetorude tootjate jaoks esmatähtsad.

Elektroodide konfigureerimine ja hooldus terminalide keevitamiseks

Pliipostide keevitamiseks mõeldud punktkeevitusseade ja klemmiots on sageli valmistatud messingist või tinatatud vasest, millel on erinevad termilised omadused kui pliipostidel. Elektroodide õige konstruktsioon ja hooldus on hädavajalikud, et saavutada ühtlane keevisõmblus ilma kleepumise või liigsete süvenditeta. Feihongi® rakendusinsenerid soovitavad järgmisi tavasid.

• 1. Elektroodi materjali valik:vasepõhiste klemmide puhul pakub dispersioontugevdatud vask (nt Cu-Al₂O₃) parimat tasakaalu juhtivuse ja deformatsioonikindluse vahel; terasklemmide jaoks on eelistatud volfram-vask.
• 2. Otsa geomeetria:väike raadius (R2-R3) ülemisel elektroodil koondab voolu ühtlaseks tükiks, samas kui alumine elektrood peaks olema tasane või kergelt kuplikujuline, et toetada juhtposti ilma painutamata.
• 3. Puhastamine ja riietamine:oksiidi kogunemine otsale suurendab kontakti takistust ja põhjustab pritsmeid. Kerge sidumine iga 500–800 keevisõmbluse järel peene viili või elektroodiga taastab kuju ja eemaldab saasteained.
• 4. Jahutusvesi (valikuline):Pidevate suure töökoormusega tsüklite jaoks on saadaval vesijahutusega elektroodihoidikud, et vältida ülekuumenemist ja vähendada otsiku kulumist.

Nende juhiste vastuvõtmine aitab säilitada keevisõmbluse kvaliteeti pikkade tootmisperioodide jooksul ja pikendab elektroodide eluiga, vähendades kulukulusid ja seisakuid.

Parameetrite häälestamine erinevate materjalipaaride jaoks

Selle keevitaja mitmekülgsus tuleneb selle reguleeritavast kondensaatori pingest ja pneumaatilisest rõhust. Konkreetse materjalipaari jaoks optimaalse kombinatsiooni leidmine nõuab aga süstemaatilist testimist. Allolevas tabelis on lähtepunktid, mis põhinevad levinud küttetoru materjalidel.

Juhtposti materjal	Terminali materjal	Kondensaatori pinge (V)	Elektroodi jõud (kN)
Ni-Cr sulam (ø2,5 mm)	Messing (t = 0,8 mm)	280-320	1,8-2,2
Roostevaba teras (ø3,0 mm)	Vask (t = 1,0 mm)	340-380	2,0-2,5
Vasega kaetud teras (ø 2,0 mm)	Tinatud vask	220-260	1,5-1,8
Inconel (ø2,8 mm)	Nikkeldatud teras	300-350	2,2-2,6

Need väärtused on esialgsed soovitused; lõplikud sätted tuleks kinnitada keevisõmbluse läbimõõdu (sihtväärtus 1,2–1,5 × traadi läbimõõt) ja tõmbekatse tugevuse kontrollimisega. Feihong® pakub meie kasutuselevõtuteenuse osana kohapealset parameetrite optimeerimist.

Tootlikkuse tõus ja näide tegelikust maailmast

Tavapäraselt vahelduvvoolu punktkeevitusseadmelt sellele kondensaatori tühjenemismasinale üleminek annab sageli kohese kiiruse ja kvaliteedi paranemise. Keskmise suurusega küttetorutehas Guangdongis asendas kolm vanemat seadet kahe FH-149A masinaga ja saavutas kuue kuu jooksul järgmised tulemused.

• 1. Läbilaskevõime suurenemine:iga masin toodab pidevalt 30 000 keevisõmblust vahetuses, mis vastab varasemale 1,5 masina toodangule, vabastades seega põrandapinda.
• 2. Praagi vähendamine:pliipostiga keevitamise tagasilükkamise määr langes 1,8%-lt 0,2%-le, säästes ligikaudu 120 000 valmis toru aastas.
• 3. Energiasääst:kondensaatori tühjenemise põhimõte tarbib 40% vähem energiat keevisõmbluse kohta võrreldes vanade vahelduvvooluseadmetega, vähendades elektriarveid enam kui 2000 dollari võrra aastas.
• 4. Operaator nõustub:lihtsad pingenupu ja manomeetri juhtseadised vähendasid treeninguaega kahelt päevalt nelja tunnini.

Need käegakatsutavad eelised näitavad, et investeering spetsiaalsesse keevitajasse tasub end kiiresti tagasi, parandades samal ajal üldist tootmise stabiilsust.

Tehase testimine ja kvaliteedisertifikaadid

Iga Feihongi® tehasest väljuv masin läbib põhjaliku katseprotokolli, mis simuleerib tegelikke tootmistingimusi. Meie kuus spetsiaalset töökoda (töötlemine, elektriline kokkupanek, trafo mähis, kondensaatorite vormimine, värvimine ja lõplik kokkupanek) võimaldavad meil kontrollida kvaliteeti alates toorainest kuni valmistooteni.

• 1. Kondensaatoripatarei test:iga kondensaatori ESR ja mahtuvus mõõdetakse; kokkupandud pank allutatakse stabiilsuse kontrollimiseks maksimaalse pingega 500 laadimis- ja tühjenemistsüklile.
• 2. Pneumaatilise ahela test:silindri käiku ja rõhku kontrollitakse kalibreeritud manomeetri abil lineaarsuse ja korratavuse suhtes.
• 3. Keevituskatse:keevitatakse standardsete testkupongide komplekt (Ni-Cr traat vaskkõrvale); tüki läbimõõt ja tõmbetugevus registreeritakse ning need peavad vastama sisemistele spetsifikatsioonidele.
• 4. Elektriohutus:isolatsioonitakistust, dielektrilist tugevust ja maanduse pidevust testitakse vastavalt standardile IEC 60204-1.

Igal punktkeevitajal juhtpostide ja klemmliistude keevitamiseks on testisertifikaat ja 12-kuuline garantii, mis hõlmab kõiki kulumiskindlaid osi. Samuti hoiame kiireks asendamiseks kohalikku varuosade laoseisu.

Korduma kippuvad küsimused klemmide keevitamise kohta

K: Kuidas vältida klemmi kõrvade värvimuutust pärast keevitamist?
V: Värvimuutus on tingitud liigsest kuumusest tingitud oksüdatsioonist. Vähendage kondensaatori pinget 10-voldiste sammudega, kuni keevisõmblus on endiselt tugev, kuid kõrv säilitab oma esialgse värvi. Samuti veenduge, et elektroodi jõud oleks hea kontakti säilitamiseks piisav – väike jõud võib põhjustada kaartekke ja ülekuumenemist.

K: Kas see keevitaja saab hakkama eelnevalt kantud joodisega või kattega juhtpostidega?
V: Jah, kuid peate võib-olla reguleerima pinget veidi madalamaks (10–15%), kuna kate võib kontakttakistust vähendada. Soovitatav on võimalusel puhastada kate keevitusalast või teha optimaalsete parameetrite määramiseks proovisõit.

K: Kui sageli peaksin kondensaatoripanka vahetama?
V: Tavakasutusel (30 000 keevisõmblust vahetuses, üks vahetus) on elektrolüütkondensaatorite kavandatud eluiga ligikaudu 5–7 aastat või 1 miljon laadimistsüklit. Soovitame iga-aastast mahtuvuse kontrolli; kui väärtus langeb rohkem kui 15%, on soovitatav asendada.

K: Mis on selle masina minimaalne tellimiskogus?
V: Standardmudelil puudub MOQ. Müüme nii üksikühikuid kui ka tootmisliinide pakette. Tarneaegade ja hindade osas võtke ühendust meie müügimeeskonnaga.
