Pneumaatilise kinnitusega automaatkeevitusseadmed

Feihong pakub pneumaatilise klambriga automaatset keevitusseadet, spetsiaalset takistuskeevitussüsteemi, mis on mõeldud ühekarvaliste soojustorude alumise otsa keevitamiseks. UsaldusväärsenaHiina tarnijaÜle 30-aastase tootmiskogemusega Feihong integreerib pneumaatilised kinnitusmehhanismid kondensaatori tühjenduspunktkeevitustehnoloogiaga, et tagada elektroodi täpne rõhk ja ühtlane keevisõmbluse kvaliteet. Masin töötab 5KVA võimsusel, 380V pingel ja 0,6Mpa õhuallikal, käsitsi laadimisega ja mahalaadimisega. Pneumaatiline kinnitussüsteem tagab stabiilse ja korratava jõu rakendamise, vähendades operaatori väsimust ja parandades keevisõmbluse ühtlust tootmistsüklite jooksul.

Pneumaatiline kinnitussüsteem

Selle seadme eripäraks on selle pneumaatiline kinnitusmehhanism, mis asendab käsitsi kinnitamise automaatse jõuga juhitava elektroodiga. See süsteem tagab, et iga keevitustsükkel avaldab töödeldavale detailile ühtlast survet, mis on kriitiline tegur soojustoru põhjade ühtlaste punktõmbluste saavutamiseks. Pneumaatilisi silindreid käivitab 0,6 MPa tööõhuvarustus, mis tagab kiire reageerimise ja reguleeritava kinnitusjõu.

Pneumaatilise kinnitussüsteemi peamised eelised on järgmised:

1. Järjepidev elektroodi jõud– Pneumaatiline rõhk säilitab ühtlase kinnitusjõu kõigi tsüklite jooksul, välistades operaatori tehnikast põhjustatud varieeruvuse.

2. Kiiremad tsükliajad– Automaatne kinnitamine vähendab tooriku laadimise ja keevitamise vahelist aega, suurendades üldist läbilaskevõimet.

3. Vähendatud operaatori väsimus– Käsitsi kinnitamine on välistatud, võimaldades operaatoritel keskenduda laadimisele ja kvaliteedikontrollile, mitte füüsilisele pingutusele.

4. Reguleeritavad rõhu seadistused– Õhuregulaator võimaldab peenhäälestada kinnitusjõudu, et see sobiks erinevate soojustorude materjalide ja seinapaksusega.

See pneumaatiline kinnitusviis muudab pneumaatilise klambriga automaatse keevitusseadme eriti sobivaks tootmiskeskkondadesse, kus järjepidevus ja kiirus on esmatähtsad, tagades korratava keevisõmbluse kvaliteedi muutuse vahetuse järel.

Integreeritud vibrotoitmine

Seadmed sisaldavad elektromagnetilist vibreerivat ketasseadet, mis toidab ja suunab komponendid automaatselt keevitusjaama. See vibratsioonisöötur, mis töötab koos pneumaatilise manipulaatoriga, muudab materjali käsitsemise protsessi sujuvamaks ja vähendab käsitsi sekkumist. Vaakumkinnitussüsteem tagab, et iga keevitusosa on kindlalt positsioneerimissoones enne kinnitus- ja keevitusjärjestuse algust.

Toitesüsteemi võimalused hõlmavad järgmist:

● Elektromagnetiline vibratsioon osade ühtlase orientatsiooni ja voolu tagamiseks.

● Reguleeritav etteandekiirus, mis vastab tootmisliini kiiruse nõuetele.

● Vaakumkoguja, mis hoiab komponenti keevitusjaama üleviimise ajal kindlalt kinni.

● Positsioneerimissooned, mis on vahetatavad erinevate soojustorude läbimõõtude jaoks.

See integreeritud etteande- ja kinnituslahendus vähendab käsitsemisvigu ja võimaldab poolautomaatset tööd, muutes keevitusprotsessi soojustorude montaažiliinide jaoks tõhusamaks.

Tehnilised andmed

Seadmed on ehitatud tugevate elektri- ja pneumaatiliste süsteemidega, et vastata nõudlikele tööstusliku tootmise ajakavadele. Usaldusväärse jõudluse tagamiseks kontrollitakse kõiki parameetreid tehase testimise teel.

● Masina võimsus: 5KVA

● Tööpinge: 380 V (kolmefaasiline)

● Õhuallika rõhk: 0,6 MPa

● Keevitusmeetod: kondensaatori energiasalvesti punktkeevitus

● Kinnitustüüp: reguleeritava rõhuga pneumaatiline silinder

● Toitemehhanism: elektromagnetiline vibreeriv ketas

● Töödeldava detaili laadimine: käsitsi juhtimine

● Juhtsüsteem: Pneumaatilised silindrid pöörde- ja klambrifunktsioonidega

Need spetsifikatsioonid tagavad stabiilse jõudluse erinevates töökoja tingimustes ja madalate hooldusnõuetega, tagades pneumaatilise kinnitusega automaatkeevitusseadmete järjepideva toimimise pikemate tootmistsüklite jooksul.

Toimivuse võrdlus

Et aidata teil hinnata seadmeid alternatiivsete keevituslahenduste suhtes, toob järgmine võrdlus esile peamised erinevused.

Nagu võrdlus näitab, pakuvad seadmed optimaalset tasakaalu automatiseerimise, kulude ja toimimise lihtsuse vahel. See tagab automaatse kinnitamise järjepidevuse ilma suurte kapitaliinvesteeringute ja täielikult servoelektriliste süsteemidega seotud keeruka hoolduseta, muutes selle praktiliseks valikuks tootjatele, kes lähevad üle käsitsi keevitusoperatsioonidele.

Rakendusala

See keevitusseade on mõeldud peamiselt soojustorude tootmiseks, spetsiaalselt elektrilistes kütteelementides kasutatavate ühekarvaliste soojustorude alumise otsa tihendamiseks. Feihongi masinad teenindavad nii tööstus- kui ka tsiviilsektorit, kusjuures rakendused hõlmavad mitut tööstust.

Peamised rakendused hõlmavad järgmist:

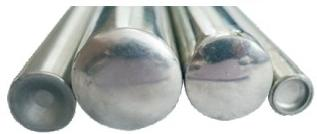

1. Soojustoru otsa sulgemine– Kodumajapidamiste ja tööstuslike kütteelementide ühekarvaliste soojustorude põhja tihendamine.

2. Elektriküttetorude tootmine– Põhjakeevitus torukujuliste kütteelementide valmistamisel.

3. Kaabli ja juhtmestiku komplektid– Toruotste takistuskeevitus kaablitootmises.

4. Igapäevased elektriseadmed– Tarbijate küttetoodete komponentide keevitamine.

5. Lennundus- ja sõjalised rakendused– Spetsiaalsed elektriküttetoru seadmed nõudlikesse keskkondadesse.

Masina mitmekülgsus võimaldab kohaneda ka muude väikeste osade takistuskeevitustööde jaoks sobivate kinnitusdetailide vahetustega ning see seade pakub paindlikke lahendusi mitme sektori tootjatele.

Tootmisvõimalused

Hiina juhtiva tootjana opereerib Feihong kuut spetsiaalset töökoda, mis toetavad seadmete kogu tootmistsüklit. Nende hulka kuuluvad pulbri täitmise töökoda, torude kokkutõmbamise töökoda, töötluskeskus, hallituse tootmise töökoda, tooraine lõikamise töökoda ja masinate kokkupanemise töökoda. See vertikaalne integratsioon tagab täieliku kvaliteedikontrolli alates tooraine kontrollist kuni lõpliku kokkupanekuni.

Feihongi tootmisinfrastruktuur sisaldab:

1. Pulbertäitmine ja torude kokkutõmbamine– Küttetoru komponentide täpne ettevalmistus.

2. Mehaaniline keskus ja vormide tootmine– Kriitiliste komponentide kohandatud tööriistad ja täppistöötlus.

3. Tooraine lõikamine ja masina kokkupanek– Sujuv tootmisvoog spetsiaalsete koosteliinidega.

Ettevõtte tehases on kaheksa täiustatud masinatootmisseadmete komplekti, mis võimaldavad tõhusat tootmist ja kiiret töötlemist. Feihongi insenerimeeskond täiustab klientide tagasiside põhjal pidevalt seadmete disaini, tagades, et pneumaatilise klambriga automaatkeevitusseadmed vastavad arenevatele tööstusstandarditele. Alates asutamisest 1992. aastal on ettevõte edukalt välja töötanud erinevaid erikonstruktsioonidega elektriküttetoru seadmeid vastavalt klientide nõudmistele.

Kvaliteedi tagamine

Feihong järgib kõigis tootmisprotsessides rangeid kvaliteedistandardeid. Iga selle keevitusseadme üksus läbib süstemaatilise testimise, et kontrollida keevitamise täpsust, elektrilist jõudlust, pneumaatilise süsteemi funktsionaalsust ja kinnitusjõu järjepidevust.

Kvaliteedikontrolli protseduurid hõlmavad järgmist:

1. Keevitamise täpsuse testimine– Standardiseeritud soojustoru näidiste kasutamine keevisõmbluse läbitungivuse ja konsistentsi kontrollimiseks.

2. Elektrisüsteemi valideerimine– Täiskoormuse testimine 380 V töötingimustes.

3. Pneumaatilise süsteemi testimine– Pingutusjõu kalibreerimine ja tsükli testimine õhurõhul 0,6 MPa.

4. Vibratsioonisööturi kalibreerimine– etteandekiiruse ja orientatsiooni täpsuse kontrollimine.

5. Vastupidavuse testimine– Pikendatud tsükli testimine, et kinnitada pikaajalist töökindlust.

Iga masinaga on kaasas üksikasjalik ülevaatusaruanne, mis annab klientidele dokumenteeritud tõendid jõudluse kontrollimise kohta.

Müügijärgne tugi

Feihong pakub kõigile oma keevitusseadmetele, sealhulgas seadmetele, igakülgset müügijärgset tuge, tagades sujuva integreerimise teie tootmisliiniga ja minimaalse seisakuaja.

Tugiteenuste hulka kuuluvad:

● Paigaldusjuhend– Kohapealne või kaugabi masina seadistamisel ja kasutuselevõtul.

● Operaatorkoolitus– Põhjalik koolitus masina kasutamise, pneumaatilise süsteemi reguleerimise ja põhihoolduse alal.

● Kaugdiagnostika tugi- Telefoni- ja videotugi kiireks tõrkeotsinguks.

Üle kolme aastakümne pikkuse kogemusega Feihong tagab, et iga pneumaatilise klambriga automaatkeevitusseadme osa tagaks usaldusväärne teenindus ja pühendumus klientide rahulolule, minimeerides tootmiskatkestusi ja maksimeerides tööaega.

Korduma kippuvad küsimused

V: Jah, standardmudel laaditakse käsitsi, kuid seda saab integreerida konveiersüsteemide või osasööturitega. Feihong pakub valikulisi automatiseerimisliideseid integreerimiseks PLC-ga juhitavate tootmisliinidega. Võtke ühendust meie müügimeeskonnaga, et arutada oma konkreetseid integratsiooninõudeid.
